Система венетиляции с рекуперацией воздуха

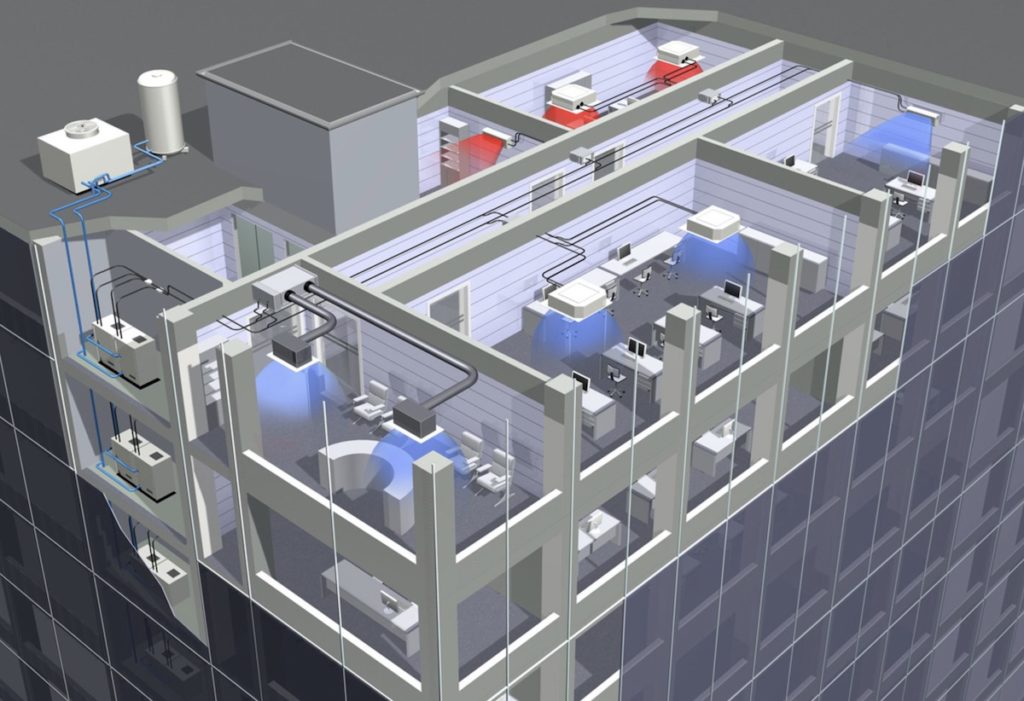

Вопрос создания в помещениях и зданиях комфортного микроклимата – одна из ключевых задач, которые стоят перед инженерами-проектировщиками вентиляционных систем. В частности, для этого необходимо решить проблему с устранением загрязненного воздуха из внутренних пространств и подачей свежих воздушных масс.
Существуют различные варианты устройства вентиляционных систем. Отдельного внимания заслуживает приточно-вытяжная вентиляция с рекуперацией тепла, пользующаяся в последнее время высоким спросом среди потребителей.
Применительно к вентиляционным системам рекуперацией называют процессы возврата в помещения части тепловой энергии, затраченной на проведение механических и автоматических технологических операций в процессе производства, из выводимых воздушных масс для её дальнейшего использования. Такие процессы могут применяться, как в локальных, так и централизованных системах.
Осуществляется рекуперация воздуха в специальных теплообменных камерах – рекуператорах, в которых движение воздушных потоков осуществляется по приточным и вытяжным каналам. Выводимые из помещений воздушные массы, попадающие в рекуператор, часть тепла передают в поступающие снаружи воздушные потоки, но при этом с ними не смешиваются. Аналогично происходят и обратные процессы – охлаждение воздушных потоков в жаркую погоду.
Применение схем рекуперации тепла в системах вентиляции позволяет минимизировать энергетические затраты на подогрев поступающих воздушных масс и в целом оптимизировать производственные процессы.
Установка рекуператоров при строительстве и реконструкции позволяет частично снизить нагрузку на систему отопления всего здания и отказаться от значительной части традиционного отопительного оборудования.
Конструктивные особенности вентиляционной системы с рекуперацией
Система рекуперации представляет собой отдельные модули или моноблок. Такое оборудование можно устанавливать внутри или снаружи зданий на любом удобном для монтажа участке: на крыше, стене, полу или потолке. Вентиляция с рекуперацией тепла считается достаточно новой технологией, но на сегодняшний день уже разработаны несколько типов агрегатов, среди которых можно выбрать модификации, подходящие под целый ряд факторов, в том числе бюджетные возможности потребителя.
Конструкция рекуператоров может быть различной, что определяет функциональные возможности данного оборудования и системы в целом. Усовершенствованные модификации оборудования позволяют избежать образования конденсата во время процесса. Также от конструкционных особенностей в целом зависит эффективность и производительность всей вентиляционной системы.
В зависимости от типа теплообменника, скорости воздушных потоков и разницы наружных и внутренних температур помещения вентиляция с рекуперацией во время рабочих процессов может выдавать высокий коэффициент полезного действия. Если вентиляционная система правильно спроектирована, то есть все ключевые факторы, необходимые для ее эффективной работы и показатели КПД могут достигать 97%. Но даже при наличии ошибок в расчетах и погрешностях, минимальный предел коэффициента полезного действия вентиляционных систем с рекуперацией будет составлять около 40%.
Внимание! Главной причиной выхода из строя климатического оборудования – ошибки при выборе и установке неквалифицированными специалистами. Наша компания предлагает комплексную услугу по установке теплотехнического и климатического оборудования высокой сложности, начиная от расчета и проектирования, заканчивая техническим обслуживанием. Будем рады помочь вам сделать ваш бизнес эффективнее и выгоднее!
Вне зависимости от модели и марки, практически все системы приточной вентиляции с рекуперацией тепла имеют конструкцию, в которую входят следующие элементы:
- Воздуховоды для передвижения воздуха
- Вентиляторы, обеспечивающие стабильный приток воздуха
- Регулируемые вентиляционные решетки
- Поглотители шума
- Узлы для нагревания воздушных потоков
- Блок управления
Кроме перечисленных узлов, оборудование может комплектоваться дополнительными устройствами и модулями, расширяющими базовый функционал системы и обеспечивающими комфортный микроклимат в зданиях и помещениях.
ПРОЕКТИРОВАНИЕ, МОНТАЖ СИСТЕМ ВЕНТИЛЯЦИИ С РЕКУПЕРАЦИЕЙ
Разновидности рекуператоров в системах вентиляции
Существует несколько вариантов исполнения систем рекуперации тепла, каждая из которых обладает своим определенным набором достоинств и недостатков, которые обязательно должны учитываться при выборе и монтаже.
Системы с рекуператором пластинчатого типа.
Такие системы имеют пластиковые или металлические пластины, обладают достаточно высоким КПД (75%), не имеют подвижных узлов, что позволяет обеспечивать и продлевать заявленный производителем эксплуатационный ресурс, не смешивает потоки воздуха. Системы с такими рекуператорами из-за образующегося в процессе работы конденсата подвержены обледенению, но возможность обледенения практически полностью отсутствует у систем, в которых установлены влагонепроницаемые узлы.
Системы с рекуператорами роторного типа.
Конструкция рекуператора представляет собой квадратный, круглый или прямоугольный блок, с обеих сторон которого располагаются отверстия для ввода приточного и вытяжного вентиляционного канала.
Обладают КПД 85%, могут дополнительно осушать помещения, поэтому идеально подходят для специальных объектов с высоким уровнем влажности, например, крытых бассейнов. Существует вероятность смешивания воздушных потоков, поэтому удаляемые запахи могут попадать обратно с новыми потоками воздуха.
Узлы с промежуточными теплоносителями.
Такие системы вытяжной вентиляции с рекуперацией тепла имеют скромный КПД (50%), но высоко востребованы для организации вентиляции на производстве. Особенностью вентиляции с промежуточным теплоносителем является тот факт, что в них теплообмен производится через простую воду или водно-гликолевый раствор, а не между двумя воздушными потоками, как в других вентиляционных системах.
Рекуператоры с тепловыми трубками.
Рекуператоры на основе тепловых труб состоят из труб, заполненных фреоном, образующих закрытую систему. Принцип работы рекуператора на основе тепловых труб основан на нагреве приточного воздуха паром фреона, который испарился под действием удаляемого воздуха.
В системах такого типа используется фреон, который способен остывать и являться причиной образования конденсата. Имеют среднюю производительность, но при этом не позволяют запахам и загрязнениям попадать обратно в помещения. Подходят для оснащения небольших площадей.
Практически все перечисленные разновидности приточных установок с рекуперацией тепла подходят для использования в местности с относительно мягким климатом, где не характерны критические отметки температур наружного воздуха.
Камерные рекуператоры.
В таком рекуператоре камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры.
Высокопроизводительное оборудование (с КПД 80%), имеющее подвижные заслонки. При работе систем такого типа выводимые загрязнения и запахи могут попадать обратно в помещения.
Основные характеристики и особенности типов теплообменников
Монтажа систем вентиляции с рекуперацией тепла
При выборе тепловой вентиляции необходимо будет провести предварительные расчеты с учетом особенностей помещений и зданий, вентилируемых площадей, особенностей производства и функционального назначения помещений. После этого уже можно определять необходимый тип рекуператора и бюджет, который можно потратить на покупку и установку системы.
При проведении монтажных работ вентиляционной системы с рекуперацией тепла в обязательном порядке должны учитываться все действующие на сегодняшний день СниПы и нормативы, а сам монтаж должен быть проведен в соответствии с технологическими требованиями и требованиями по безопасности.
Предварительно должен быть разработан проект вентиляционной системы, в котором будут отображены все расчеты, предполагаемый тип системы, характеристики здания и помещений, а монтажные работы следует проводить в соответствии с данной проектной документацией. Это позволит обеспечить максимальную эффективность эксплуатации установленного оборудования, а также предотвратить возникновение аварийных ситуаций в процессе работы.
